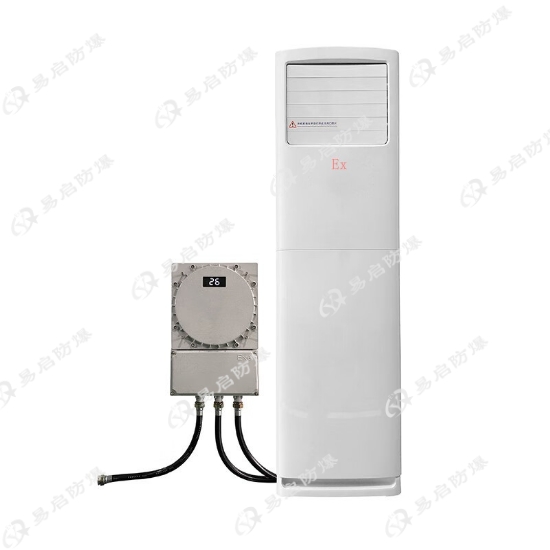

立柜式防爆空調

立柜式防爆空調

——“落地即開工”的大風量工業級防爆冷/熱站

大功率、大風量、全正面維護的落地柜機，專為 1 區、2 區大空間危險場所提供 5 ~ 28 kW 冷量的一站式安全溫控方案。

一、產品定位

將防爆壓縮機、大口徑風機、銅管鋁翅換熱器、防爆電控、正壓或隔爆安全系統整合為**落地柜體，無需室外機即可直接向危險區域輸送冷/熱風；也可作為室外型分體柜機，與室內末端（風道、百葉、防爆風機盤管）組合，滿足 30 ~ 200 m2 的裝置廠房、分析小屋群、海上平臺模塊等大負荷場景。

二、核心優勢

1. 權威多重防爆

   ? 整機標志：Ex d e(ib) mb px IIC T4 Gb / DIP A21 TA T130 ℃

   ? 隔爆外殼＋增安接線＋本安控制＋可選正壓吹掃，四重保護確保大電流、大功率元件零火花外逸。

2. 大風量、大冷量

   ? 5/7.5/12/16/20/28 kW 六檔冷量，風量 1000 ~ 6000 m3/h；

   ? 離心風機 + 大斜率蒸發器，送風距離 15 m，可接 2 ~ 4 個防爆百葉風口。

3. 全正面維護

   ? 前開門雙鉸鏈，電控、壓縮機、風機、過濾器均可正面拆換；

   ? 模塊化抽屜式過濾器，≤ 3 min 完成更換，無需停機。

4. 全工況運行

   ? -40 ℃ ~ +60 ℃ 環溫，選配曲軸加熱、噴液冷卻、低溫級聯系統；

   ? 三防涂層（C5-M）+ 不銹鋼 304 外殼，鹽霧、硫化氫、氯氣環境長期運行。

5. 智能控制

   ? 7 寸本安觸摸屏，實時顯示溫度、壓力、電流、濾網壓差；

   ? RS485 / Ethernet / 4G，支持 Modbus-RTU、OPC UA、MQTT 協議，可接入 DCS、SCADA、云平臺；

   ? **密碼權限、事件記錄 ≥ 10 萬條，滿足 21 CFR Part 11 審計追蹤需求。

三、技術規格（典型型號 BL-20ExL）

| 項目 | 參數 |

|---|---|

| 制冷量 | 20 kW |

| 制熱量 | 21 kW（熱泵）+ 6 kW 電輔熱（可選） |

| 風量 | 4500 m3/h（三速可調） |

| 機外靜壓 | 150 Pa（可定制 300 Pa） |

| 電源 | 380 V ～ 50 Hz 3Ph |

| 額定輸入功率 | 7.8 kW |

| 防爆等級 | Ex d e(ib) mb px IIC T4 Gb |

| 防護等級 | IP65（整機） |

| 外形尺寸 | 1200 × 600 × 1950 mm（寬 × 深 × 高） |

| 重量 | 380 kg |

| 過濾器 | G4 + F7 抽屜式，壓差** |

| 噪聲 | ≤ 65 dB(A) @ 1 m |

四、安裝與布局

? 室內型：直接落地，四角膨脹螺栓固定，頂部或背部法蘭對接風道/百葉。

? 室外型：分體落地，室內機通過防爆銅管、電纜與室外冷凝機組連接；可選防雨棚、防鹽霧百葉。

? 防爆風管：標配鋁鎂合金螺旋風管 + 防靜電內襯，法蘭跨接接地。

五、可選功能

? 正壓通風/補新風模塊，10 % ~ 30 % 新風量，稀釋可燃?xì)怏w；

? 冗余雙壓縮機，故障自動切換，全年不停機；

? 化學過濾段（活性炭/分子篩），去除 H?S、SO?、Cl? 等腐蝕性氣體；

? 船級社 CCS / ABS、ATEX / IECEx、CUTR 多國認證；

? 不銹鋼 316L 全殼體，耐強腐蝕、耐低溫脆化。

六、典型應用

? 石化：重整、芳構化、加氫裝置的大開間配電間、DCS 機柜間

? LNG：液化、接收站的中控樓、 ESD 閥組間

? 煤化工：煤氣化、甲醇合成裝置壓縮機廠房

? 海上平臺：鉆臺、泥漿泵艙、生活模塊集中空調

? 軍工：**裝配間、固體火箭發動機測試廠房

七、服務與認證

? 出廠整機 F.A.T + 現場調試 S.A.T，提供防爆合格證、CCC、ATEX、IECEx、船級社（可選）全套文件；

? 7×24 h 遠程診斷，48 h 現場服務，10 年備件供應；

? 模塊化設計，壓縮機、風機、電控三大模塊可現場 30 min 完成更換。

立柜式防爆空調把“工業大功率”與“防爆安全”裝進一個可落地的柜子里，真正做到“插電、接風、開機”，為大空間危險環境提供持續、可靠、易維護的冷暖保障。
